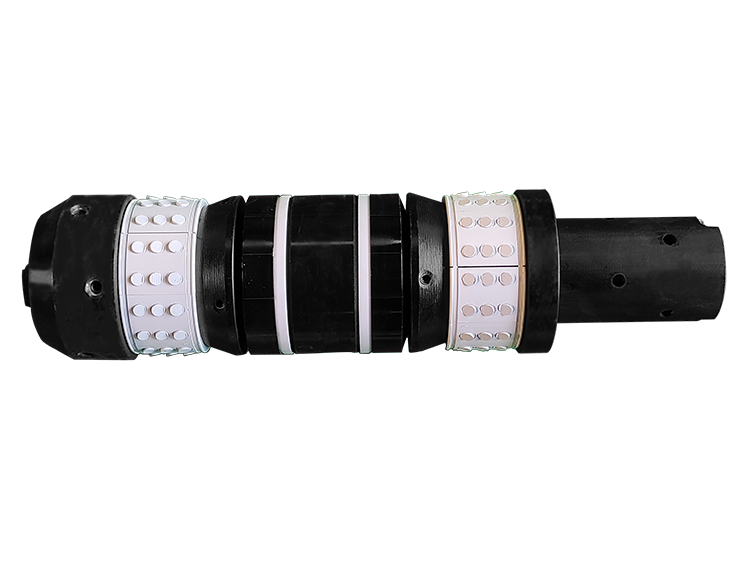

可钻式复合桥塞

发布时间: 2019-06-25 11:26

一、适用范围

桥塞是一种油田用井下封堵工具。采用独特的自锁定结构,具有可靠的双向承压功能,可实现可靠密封。它可以进行临时性封堵、******性封堵、挤注作业等,还可与其它井下工具配合使用,进行选择性封堵和不压井作业等。桥塞是一种安全可靠、成本低廉、功能齐全,适用范围广的井下封堵工具。

二、结构组成及特点:



Y443-114桥塞由上、下接头、胶筒组件、中芯管、上卡瓦、下卡瓦、剪钉等零件组成。

结构特点:

灵活的座封方式:桥塞可以用电缆座封工具或液压座封工具座封,只要视具体井况选择座封工具即可。

准确的座封控制:桥塞座封力由张力棒(环)控制,保证桥塞座封安全可靠,同时,确保座封工具在复杂情况下能安全起出井筒。

独特的锚定机构:该桥塞利用卡瓦、卡瓦锥体、卡瓦外筒的巧妙结合,具有良好的双向承压能力,可适用于各种级别的套管。

安全的解封机构:桥塞解封按锁定机构、密封机构、卡瓦机构的顺序逐级进行,不管桥塞上下压力是否平衡,所需解封力均很小。

较好的可钻性能:桥塞结构紧凑,锁定机构处于桥塞顶部,即使桥塞由于非正常原因不能正常捞出时,也可以较方便地钻除。

三、技术参数

序号

项目

参数

备注

1

钢体******外径mm

112



2

钢体内通径mm

50



3

工作温度℃

≤150℃



4

结构连接方式

正扣



5

两端连接螺纹扣

2 7/8 UP TBG





四、工作原理:

 将桥塞与座封工具正确连接并下至井下预定位置,校准深度。在

地面用泵车向油管加内压,迫使座封工具的活塞与芯轴产生相对运动,推动桥塞卡瓦咬紧套管内壁,压缩桥塞胶筒密封套管环空。在此同时,桥塞内部结构自锁,拉断张力棒(环),座封工具随油管起出井口,桥塞牢牢卡封在井下预定位置。

五、使用说明:

(1)桥塞下井时,先将桥塞、油管、桥塞坐封工具等配套工具连接好,检查

桥塞销钉是否上齐以及是否到位。

(2)检查桥塞及连接头的气密性,若连接不可靠,会阻碍桥塞的坐封或不实现

坐封。

(3)下桥塞时应缓慢下放,不得出现急刹车、顿钻等现象,当桥塞下至预定

位置后,向坐封工具中缓慢加压。

4)当井下作业完毕后,缓慢上提油管管柱,提升速度不得超过10mm/min。
